產(chǎn)品 案例 關(guān)于
鈦金屬是鈑金加工的稀有材料之一，主要應(yīng)用于高精密金屬件制造領(lǐng)域，根據(jù)成份含量的不同，又可分為化學(xué)純鈦、工業(yè)純鈦和鈦合金這三種。化學(xué)純鈦是高純鈦，用TAD表示，其純度最高可達(dá)99.95%，雜質(zhì)質(zhì)量分?jǐn)?shù)較小；工業(yè)純鈦的雜質(zhì)質(zhì)量分?jǐn)?shù)稍大，根據(jù)其雜質(zhì)含量不同可分為九個等級，牌號分別用TA1、TA2、TA3等表示，其純度隨序號增大依次降低。
工業(yè)純鈦在常溫下的屈服強(qiáng)度與抗拉強(qiáng)度接近，屈強(qiáng)比較大，彈性模量較低，但隨著溫度的升高強(qiáng)度降低，約為常溫下的一半。反之，隨溫度降低強(qiáng)度升高，但塑性卻嚴(yán)重降低。對于純度高的工業(yè)純鈦，無低溫轉(zhuǎn)變脆性，在低溫下沖擊韌度反而增高。因此，TA1和TAD可在-196℃下安全使用。
為了提高純鈦在鈑金加工中的某些性能，往往在純鈦中加入合金元素進(jìn)行強(qiáng)化，制備成鈦合金，加入的合金元素主要有Al、Sn、V、Cr、Mo、Fe、Si等。合金元素的加入可在一定程度上提高鈦合金的強(qiáng)度、耐熱性、耐蝕性。
鈦合金按成材方式分為變形（加工）鈦合金和鑄造鈦合金，按使用特點(diǎn)可分為結(jié)構(gòu)鈦合金（工作溫度在400℃以下）、熱強(qiáng)鈦合金（工作溫度在400℃以上）和耐蝕鈦合金。
（1）鈦及鈦合金牌號在鈑金生產(chǎn)表示方法
鈦及鈦合金的牌號是由字母“T”+表示金屬或合金元素組織類型的字母（A、B、C）及順序號組成，“ELI”表示超低間隙。其中，A表示α型鈦及α型鈦合金，B表示β型鈦合金，C表示α+β型鈦合金。不同組織狀態(tài)的各種鈦及鈦合金具有不同的鈑金加工特性。

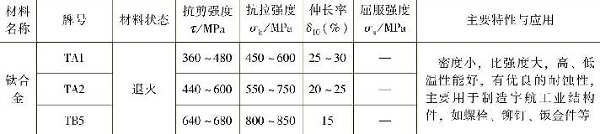

（2）常用鈦及鈦合金的力學(xué)性能、主要特性與應(yīng)用 表1-11給出了常用鈦及鈦合金的力學(xué)性能、主要特性與應(yīng)用。
注：牌號前兩位表示鈦或鈦合金組織類型代號，第三位數(shù)字表示鈦或鈦合金的順序號。
誠瑞豐公司專注鈦與鈦合金的鈑金件生產(chǎn)定制，大批量加工組裝服務(wù)，700+生產(chǎn)人員，高新技術(shù)企業(yè)資質(zhì)，歡迎聯(lián)系合作。
