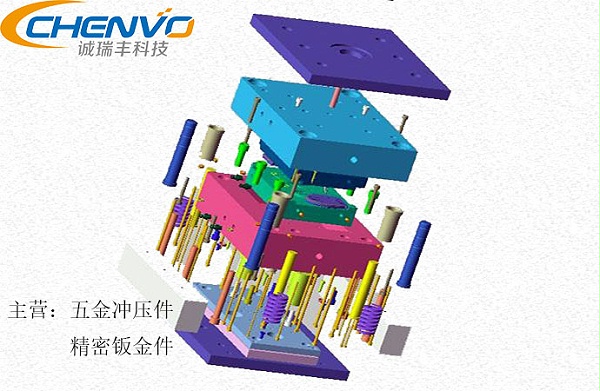

了解五金模具制作步驟大大有益。1．對所設計產品的模具進行可行性分析，以機箱為例，首先用設計軟件對各五金沖壓件 圖紙利用進行組裝分析，確保在模具設計之前各產品圖紙的正確無識，另一方面可以熟悉各組件在整個機箱中具體部位，確定尺寸在模具產品設計中很有幫助的。
2．對產品進行分析，產品需要采用怎樣的模具制作結構樣式，對產品加工過程進行排工序，確定各工序所要加工的內容，在軟件上對產品展開進行實際排模。在產品模具制作展開時，一般是從后工序往前排加工內容，例如產品成型需要五個工序，沖壓完成則在產品展開時從產品圖紙開始到四工程、三工程、二工程、一工程，并展開一個圖形后復制一份再進行前一工程的展開工作，即完成了五工程的產品展開工作，然后進行細致的工作，注意，這一步很重要，同時需特別細心，這一步完成的好的話，在繪制模具圖中將節省很多時間，對每一工程所沖壓的內容確定好后，包括在成型模中，產品材料厚度的內外線保留，以確定凸凹模尺寸時使用，對于產品展開的方法在這里不再說明，將在產品展開方法中具體介紹。
3．備料，依產品展開圖進行備料，在圖紙中確定模板尺寸，包括各固定板、卸料板、凸凹模、鑲件等，注意直接在產品展開圖中進行備料，這樣對畫模具圖是有很大好處的，我所見到有很多模具設計人員直接對產品展開圖進行手工計算來備料，這種方法效率太低，直接在圖紙上畫出模板規格尺寸，以組立圖的形式表述，一方面可以完成備料，另一方面在模具各配件的工作中省去很多工作，因?yàn)樵诶L制各組件的工作中只需在備料圖紙中加入定位、銷釘、導柱、螺絲孔即可。
4．在備料完成后即可全面進入模具圖的繪制，在備料圖紙中再制一份出來，進行各組件的繪制，如加入螺絲孔，導柱孔，定位孔等孔位，并且在沖孔模中各種孔需線切割的穿絲孔，在成型模中，上下模的成型間隙，一定不能忘記，所以這些工作完成后一個產品的模具圖差不多已完成了80%，另外在繪制模具圖的過程中需注意：各工序，指制作，如 鉗工劃線，線切割等到不同的加工工序都有完整制作好圖層，這樣對線切割及圖紙管理有很大的好處，如顏色的區分等，尺寸的標注也是一個非常重要的工作，同時也是一件最麻煩的工作，因?yàn)樘速M(fèi)時間了。
5．在以上圖紙完成之后，其實還不能發行圖紙，還需對模具圖紙進行校對，將所有配件組立，對每一塊不同的模具板制作不同的圖層，并以同一基準如導柱孔等到進行模具組立分析，并將各工序產品展開圖套入組立圖中，確保各模板孔位一致以及折彎位置的上下模間隙配合是否正確。
