淺析五金模具組成部件

五金模具在五金行業是應用很廣泛，模具加工出來的部品質量穩定而且效率很高，在制作部品有一定數量的時候，工件選用模具加工是最佳的，質量、效率、價優這三大特點均具備，因此了解五金模具的構成是很有必要的

五金模具由上、下模兩部分構成，上模由上模座、上模板、導套、凸模、墊板、固定板、脫料板、螺釘、銷釘及內外導套等零件組成。另外組成模具材料也是不同的，有些工件需要有硬度，有些且不需要硬底，如脫料板，在沒有熱處理前，硬度和加工工件的硬度相差不太，而事實上加工的模板硬度需要遠大于板材的硬度才做加工作業的

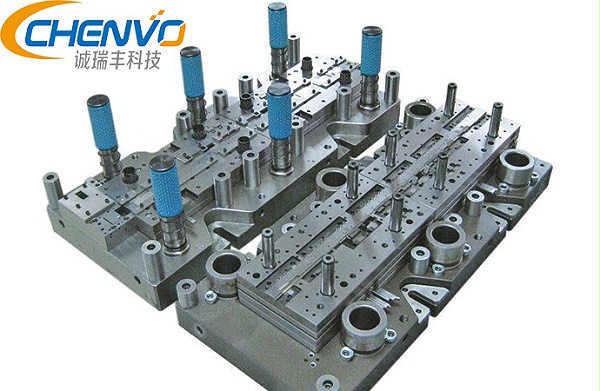

五金模具

下模由下模座、內外導柱、下模板、導料板、承料板、鑲件、螺釘及銷釘?shù)攘慵M成。對材料的要求和上模板的差不多。上模通過模柄或高強螺釘作用被安裝在壓力機滑塊上，隨滑塊作上下往復運動，被稱為活動部分。下模被固定在壓力機工作臺上，稱之為固定部分。因此模具可以分固定部分和活動部分。

沖壓模具組成還可分工藝和結構兩類零件:工藝零件是直接參與工藝過程的完成并和坯料有直接接觸的工件，包括有工作零件、定位零件、卸料與壓料零件等；另一類結構零件是不直接參與完成工藝過程的工件，也不和坯料有直接接觸，只對模具完成工藝過程起保證作用，或?qū)δ＞吖δ芷鹜晟谱饔茫ㄓ袑?dǎo)向零件、緊固零件、標準件及其它零件等。

綜上所述，模具通常有上述三種分類，不是所有的五金模具都必須具備上述幾種零件，有點模具只有上述部分零件。如單工序模，工作零件是必要的，固定零件等是不可缺少的但結構定位配件有時可以不要。
