在鈑金加工工藝里面，有四種常見的視圖，分別是基本視圖、向視圖、斜視圖。在誠瑞豐，每一個工程師都虛心好學，秉承為客戶提供高質量產品，節約生產能耗的理念，從認識工藝視圖開始。

1.   基本視圖

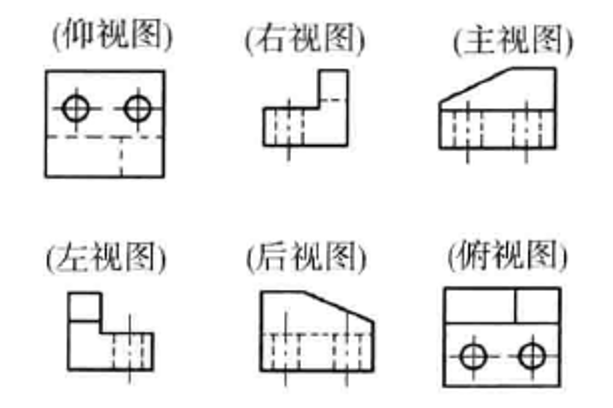

基本視圖為產品向基本投影面投射所得的視圖。含6個，在同一張圖紙里面，如下圖所示，配置視圖時一律不標注視圖名稱。

其中，主視圖為由前向后投影所得的視圖；左視圖為由左向右投影所得的視圖；俯視圖為由上向下投影所得的視圖；右視圖為由右向左投影所得的視圖；仰視圖為由下向上投影所得的視圖；后視圖為由后向前投影所得的視圖。

2.   向視圖

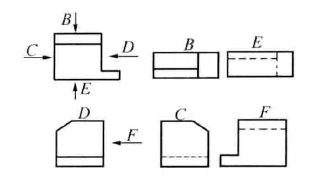

向視圖是可以自由配置的視圖。應在視圖上方標出視圖的名稱“x”（x為大寫拉丁字母），在相應的鈑金加工工藝視圖附近用箭頭指明投影方向，并標注上同樣的字母，如下圖所示

3.   斜視圖

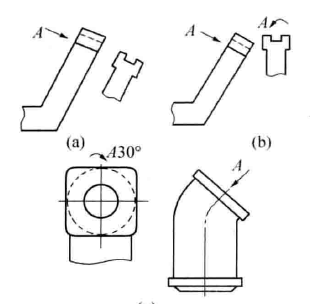

斜視圖為產品向不平行于任何基本投影面所得的視圖。畫斜視圖時，必須在視圖上方標出視圖的名稱“x”，在相應的視圖附近用箭頭指明投射方向，并注上同樣的字母。斜視圖一般按照投影關系配置，必要時也可配置在其他適當位置。在不引起誤解時，允許將圖形旋轉，表示該視圖名稱的大寫拉丁字母應靠近旋轉符號的剪頭端，也允許將旋轉角度標注在字母之后。斜視圖的斷裂便捷應用波浪線表示。

4.   局部視圖

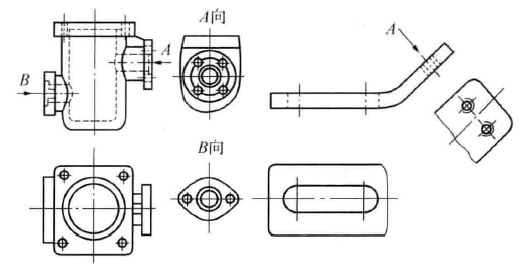

局部視圖為將產品的某一部分向基本投影面投射所得的視圖。畫局部視圖時，一般在局部視圖上方標出鈑金加工工藝的名稱“x”，在相應的視圖附近用箭頭指明投影方向，并注上同樣的字母。當局部視圖按投影關系配置，中間又沒有其他圖形隔開時，可省略標注。局部視圖的斷裂邊界線應以波浪線表示。當所表示的局部結構是完整的，且外輪廓又成封閉時，波浪線可省略不畫。
